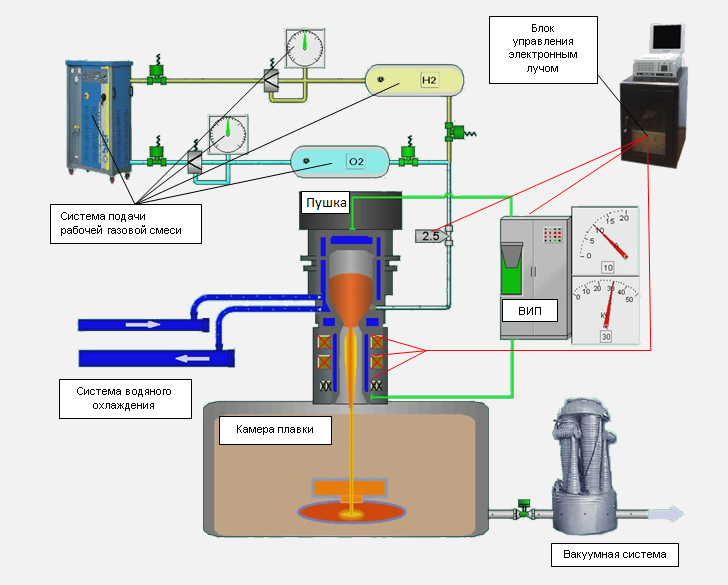

Комплекс электронно-лучевого нагрева предназначен для управляемого нагрева и плавления шихты при помощи пучка электронов, генерируемого газоразрядной электронной пушкой, в вакуумной камере плавки электронно-лучевых печей.
Базовый комплект поставки состоит из:
- Газоразрядной электронно-лучевой пушки (Пушка серии КВ);
- Высоковольтного источника питания пушки (ВИП);
- Блока управления электронным лучом (БУЭЛ).

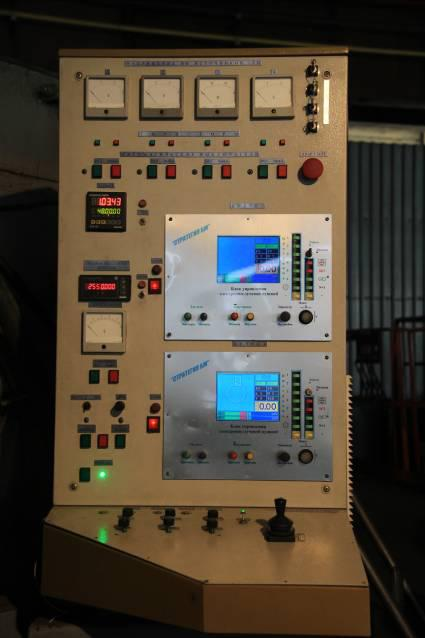

Комплекс электронно-лучевого нагрева подключается к системе компьютерного дистанционного управления плавильной печи по последовательному каналу RS-485 блока управления электронным лучом.

Для обеспечения работы электронно-лучевой пушки КВ ее необходимо подключить к системе подачи рабочей газовой смеси технически чистого водорода и кислорода, которая вырабатывается гидролитическим генератором и подается в камеру пушки, где под воздействием высокого напряжения возникает тлеющий разряд.
Кроме этого, пушка серии КВ и высоковольтный источник ВИП должны быть подключены к автономной системе водяного охлаждения.
По желанию Заказчика в комплект поставки комплекса электронно-лучевого нагрева могут быть включены системы обеспечения работы пушки серии КВ и ВИП.

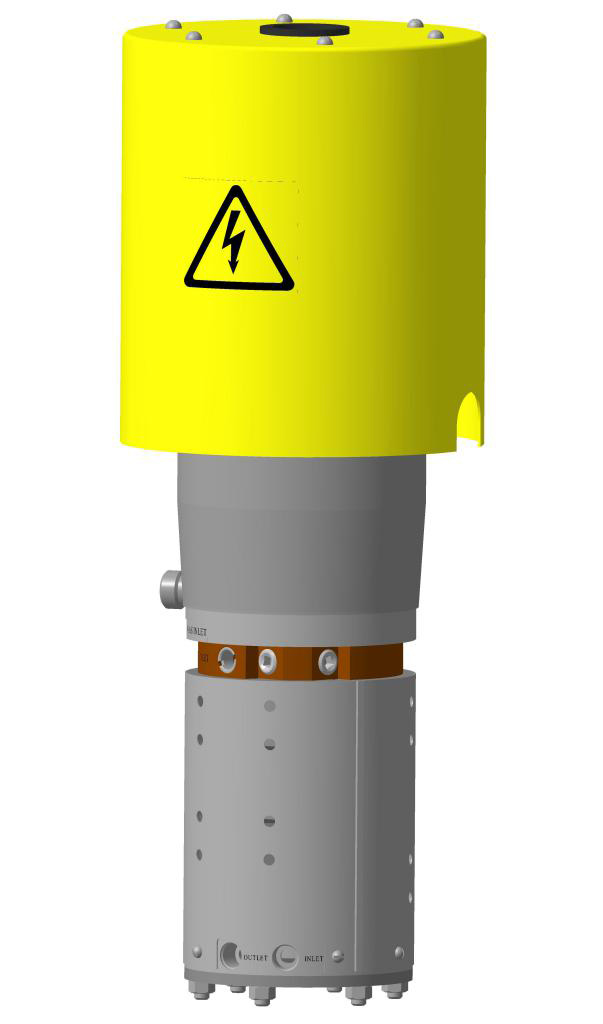

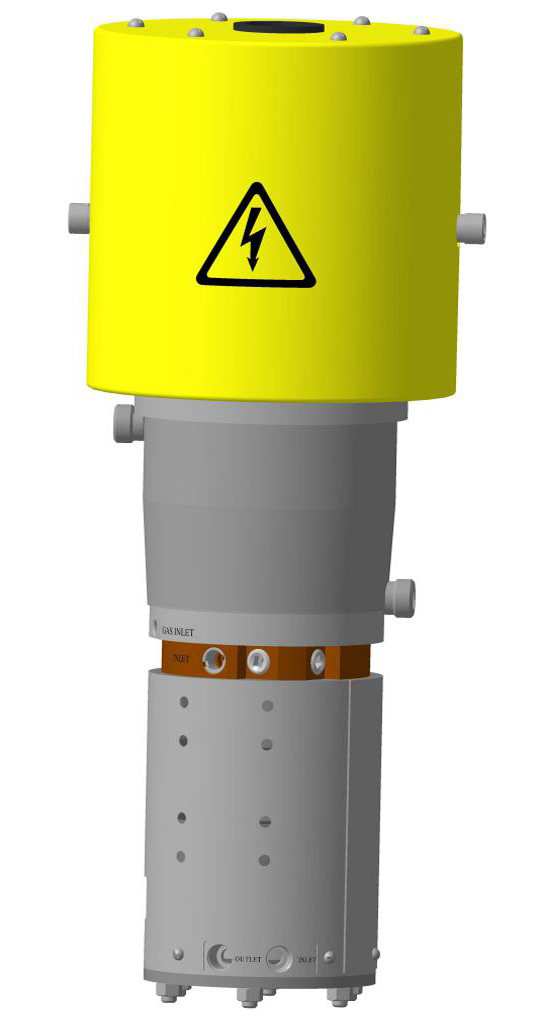

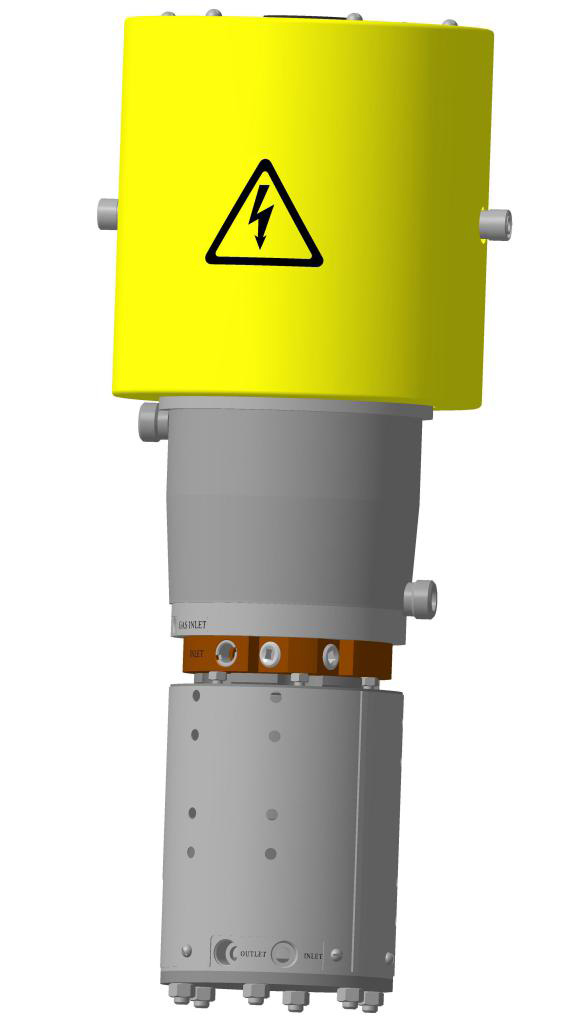

Газоразрядные электронно-лучевые пушки серии КВ:
В газоразрядных пушках эмиссия электронов происходит вследствие бомбардировки катода ионами плазмы, возникающей в высоковольтном тлеющем разряде между катодом и анодом. Первоначальное формирование электронного пучка обеспечивается конструктивными характеристиками катода и анодного узла. Далее, с помощью фокусирующих и отклоняющих линз луч фокусируется на нагреваемой поверхности и перемещается по ней с заданной частотой и траекторией (разверткой).
Отличительные особенности газоразрядных электронных пушек серии КВ:
- отсутствие необходимости в дополнительной откачке вакуума в полости пушки индивидуальными высоковакуумными насосами;
- слабая чувствительность к изменениям давления в плавильной камере, воздействию паров и даже брызг металлов во время ведения процесса плавки;
- компактные размеры, небольшой вес, простота и надежность в эксплуатации;
- значительный срок службы катода.

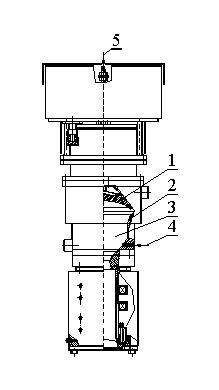

Конструктивная схема пушки серии КВ:

1 — катод;
2 — анод;
3 — разрядная камера;
4 — подача рабочей газовой смеси;
5 – подвод тока.
Технические характеристики:
Высоковольтные источники питания серии ВИП:
В высоковольтных источниках питания применено высокочастотное преобразование энергии с помощью IGBT (Insulated Gate Bipolar Transistor – биполярный транзистор с изолированным затвором). Микропроцессорное управление с применением современных цифровых сигнальных процессоров DSP позволяет реализовать гибкий алгоритм поведения источника при пробое в пушке, что обеспечивает непрерывность процесса плавки и без применения дополнительных устройств позволяет согласовать работу собственной системы управления источником с внешним компьютерным управлением через разъем внешней связи (RS232-оптический или RS485). ВИП компактен, конструктивно прост и может быть установлен непосредственно рядом с газоразрядными электронными пушками.

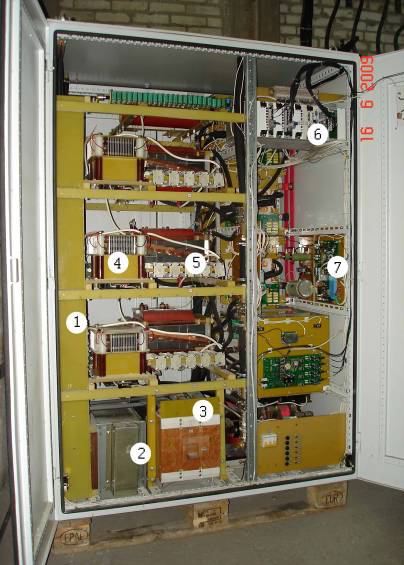

Высоковольтный источник питания (ВИП)
1 — высоковольтная часть;
2 — импульсный трансформатор;
3 — вводный автомат;
4 — высокочастотные дроссели;
5 – выпрямители;
6 — блок управления;
7 — источник питания цепей управления.
При возникновении пробоя в нагрузке предусмотрено автоматическое отключение преобразователя с последующим автоматическим повторным включением (АПВ). При частоте повторения АПВ ниже 5 сек -1 количество АПВ не ограничено. При частоте повторения АПВ более 5 сек -1 ВИП отключается с соответствующей сигнализацией. Уровень установившегося значения тока нагрузки ВИП при пробое по отношению к номинальному составляет ≤ 1.2.
Диапазон регулирования паузы при АПВ находится в пределах 2 — 999 мс. Энергия, сбрасываемая ВИП в нагрузку при каждом АПВ ≤ 1 Дж.
Основные технические характеристики:
| Модель ВИП | 30к-5 | 30к-8.3 | 30к-10.6 | 30к-12 |
| Номинальное входное напряжение (3-х фазное, 50 Гц), В | 380 | |||
| Допустимое отклонение входного напряжения, % | 10 | |||
| Номинальное выходное напряжение, кВ | 30 | |||
| Нестабильность выходного напряжения, % | ≤ 5 | |||
| Номинальный выходной ток, А | 5 | 8.3 | 10.6 | 15 |
| Номинальная выходная мощность, кВт | 150 | 250 | 320 | 420 |
| Коэффициент полезного действия при максимальной мощности, % | ≥ 95 | |||
| Полная потребляемая мощность в номинальном режиме, кВ*А | 160 | 265 | 340 | 450 |
| Расход оборотной воды (разница температур выход — вход≈15≈С), м3/час | ≤ 1.5 | |||
| Габаритные размеры, мм | ≤ 1200×800×2000 | |||
| Вес, кг | ≤ 700 | |||
| Среднее время наработки на отказ, час | ≥ 8000 | |||
| Срок службы (при условии плановой замены и ремонта некоторых частей), год | ≥ 15 | |||

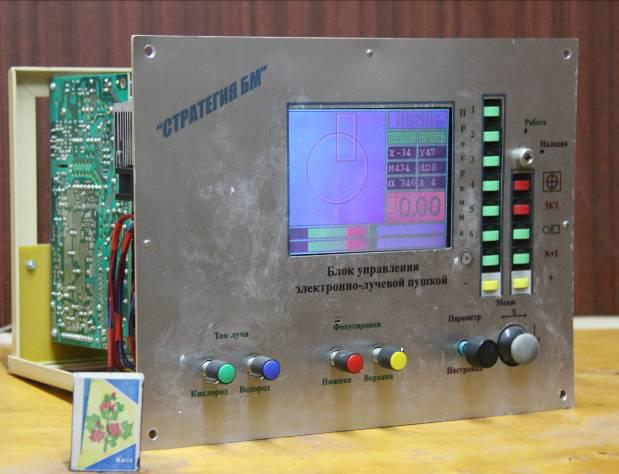

Блок управления электронным лучом:
Блок управления электронным лучом (БУЭЛ) предназначен для регулировки отклонения луча по двум координатам X и Y, управления фокусировкой электронного луча (2 канала), управления подачей газа (2 канала), а также реализует защиту края тигля при всех режимах работы.
В составе блока имеется цветной графический индикатор, предназначенный для отображения вида развёрток, параметров плавки, сообщений и подсказок оператору.
Для задания параметров плавки и оперативного управления процессом плавки в БУЭЛ имеются встроенные органы управления и клавиатура.
В блоке предусмотрена возможность подключения к компьютерной системе дистанционного управления и / или к пульту с джойстиком управления лучом по последовательному каналу RS-485.
Для задания параметров плавки и оперативного управления процессом плавки в БУЭЛ имеются встроенные органы управления и клавиатура.
В блоке предусмотрена возможность подключения к компьютерной системе дистанционного управления и / или к пульту с джойстиком управления лучом по последовательному каналу RS-485.
БУЭЛ позволяет осуществлять следующие виды разверток:
- точка (от 1 до 8);
- окружность (от 1 до 32);
- круговые растры (от 1 до 32 окружностей);
- прямоугольные растры (от 1 до 32 линий).
